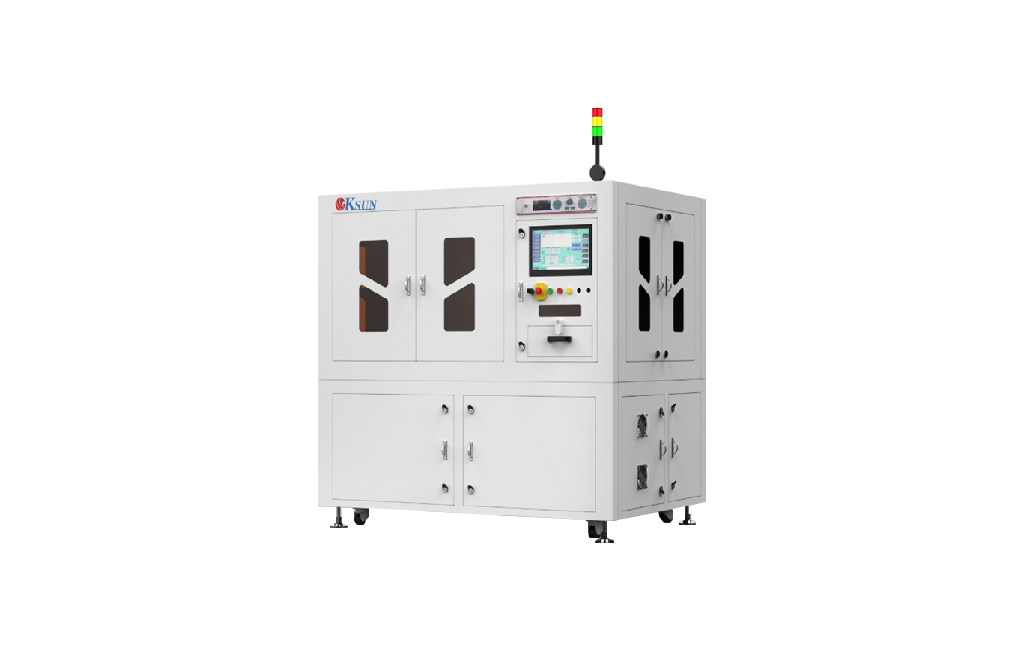

等離子體清洗技術憑借其高效去污和表面活化能力，廣泛應用于半導體、光電和微電子領域。然而，金屬電極（如鋁、銅、銀等）在等離子體環境中易因物理轟擊或化學反應發生刻蝕，導致電極厚度減薄、導電性下降甚至結構失效。因此，掌握防止金屬電極刻蝕的關鍵方法，對保障器件性能與可靠性至關重要。
一、優化氣體選擇：抑制化學刻蝕
等離子體中的活性粒子（如氧自由基、氟化物）是導致金屬化學刻蝕的主因。解決方案包括：
惰性氣體保護：采用氬氣（Ar）或氦氣（He）等惰性氣體，僅通過物理轟擊去除表面污染物，避免化學反應。
混合氣體調控：在氧等離子體中添加少量氫氣（H?），通過還原反應抑制氧化刻蝕；或使用氮氣（N?）替代氧氣，降低金屬氧化速率。
低活性氣體替代：針對銅電極，可選用CF?/CHF?混合氣體，通過氟化物與銅的鈍化反應形成保護層，減少刻蝕。
二、精準控制工藝參數：降低物理損傷
等離子體功率、處理時間和氣壓直接影響金屬電極的刻蝕程度。優化策略如下：
降低功率密度：高功率會加劇離子轟擊能量，導致金屬表面濺射。
縮短處理時間：通過預實驗確定最小有效清洗時間，避免過度暴露于等離子體環境。
調整氣壓與流量：提高氣壓可減少離子平均自由程，降低轟擊能量；同時優化氣體流量，確保等離子體均勻分布。
三、引入保護層或掩模技術
對于高精度金屬電極，可采用物理屏障或化學涂層隔離等離子體。例如：
光刻膠掩模：在電極表面涂覆光刻膠，僅暴露需清洗區域，保護其余部分免受刻蝕。
臨時覆蓋層：使用聚酰亞胺或硅氧化物薄膜覆蓋電極，清洗后通過濕法刻蝕去除覆蓋層。
自組裝單分子層（SAM）：在金屬表面預沉積硫醇或硅烷類分子，形成致密保護膜，阻隔等離子體與金屬直接接觸。
